            晶圓磨邊機和晶圓倒角機的區別

            瀏覽量 :
            發布時間 : 2025-04-28 14:01:31

                   晶圓磨邊機和晶圓倒角機在半導體制造中均用于晶圓邊緣加工,但兩者在功能目標、加工工藝、設備結構、應用場景等方面存在顯著差異。以下為具體分析:

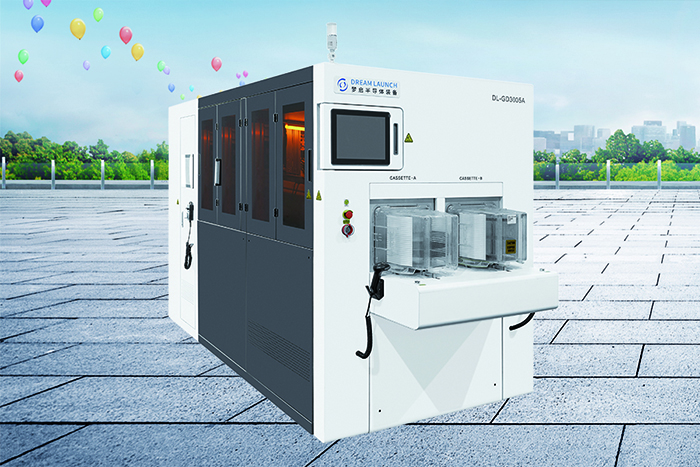

            晶圓倒角機


                    一、功能目標不同

                   晶圓磨邊機:側重于邊緣形貌修整與尺寸控制,通過去除晶圓邊緣多余材料,消除切割、研磨等工序產生的微觀裂紋、毛刺或不規則形貌,確保邊緣輪廓符合設計公差,為后續工藝提供穩定的基礎。

                   晶圓倒角機:聚焦于邊緣應力釋放與強度提升,通過在晶圓邊緣加工特定角度的倒角(如45°或弧形),降低邊緣應力集中風險,防止后續加工或使用過程中發生崩邊、裂紋擴展等問題,同時提升晶圓在封裝、運輸中的抗沖擊能力。



                   二、加工工藝差異

                   晶圓磨邊機:

                   加工方式:采用金剛石砂輪或研磨盤進行物理研磨,通過控制砂輪轉速、進給速度和壓力,實現邊緣材料的精準去除。

                   工藝特點:強調尺寸精度(邊緣輪廓誤差需控制在微米級)和表面質量(粗糙度需滿足特定要求),通常需配合在線測量系統實時監控加工結果。

                   晶圓倒角機:

                   加工方式:采用旋轉刀具或砂輪沿晶圓邊緣進行切削或研磨,形成預設角度的倒角面。部分設備支持弧形倒角加工,以進一步優化應力分布。

                   工藝特點:關鍵參數包括倒角角度、寬度和表面粗糙度,需確保倒角面與晶圓主體平滑過渡,避免引入新的應力集中點。


                   三、設備結構與控制邏輯

                   晶圓磨邊機:

                   結構特點:通常配備高精度主軸、線性導軌和閉環控制系統,支持多軸聯動以實現復雜邊緣輪廓加工。部分設備集成邊緣輪廓掃描儀,可實時反饋加工偏差并自動修正。

                   控制邏輯:以尺寸閉環控制為核心,通過預設目標輪廓與實時測量數據的對比,動態調整加工參數。

                   晶圓倒角機:

                   結構特點:核心部件為倒角刀具及其驅動系統,需配備角度定位機構和深度控制系統。高端設備支持非接觸式測量(如激光測距),避免對晶圓表面造成污染。

                   控制邏輯:強調角度與深度雙閉環控制,通過多傳感器協同工作確保倒角參數的穩定性。


                   四、應用場景與工藝階段

                   晶圓磨邊機:

                   應用場景:主要用于晶圓切割后的邊緣精修,或作為晶圓減薄、背金等工藝前的預處理步驟。

                   工藝階段:屬于中道工藝,對晶圓邊緣的尺寸精度要求較高,直接影響后續光刻、刻蝕等工序的良率。

                   晶圓倒角機:

                   應用場景:廣泛應用于封裝前處理或高可靠性器件制造,尤其適用于功率半導體、MEMS器件等對邊緣強度敏感的領域。

                   工藝階段:通常位于后道工藝,通過提升晶圓邊緣的機械性能,降低封裝或使用過程中的失效風險。


                   五、對晶圓性能的影響

                   晶圓磨邊機:

                   正面影響:優化邊緣輪廓可減少后續工藝中的邊緣效應(如光刻膠涂覆不均),提升器件的電學性能一致性。

                   潛在風險:若加工參數控制不當,可能導致邊緣區域產生微裂紋或亞表面損傷,需通過后續清洗、檢測等工序進行管控。

                   晶圓倒角機:

                   正面影響:顯著降低晶圓邊緣的應力集中,提升抗熱震性能和機械強度,尤其適用于高溫、高壓等惡劣工況下的器件。

                   潛在風險:倒角加工可能引入局部應力釋放導致的晶格畸變,需通過工藝優化(如調整倒角角度)平衡應力分布。


                   深圳市夢啟半導體裝備有限公司專業研發和生產晶圓減薄機,晶圓倒角機,CMP拋光機,晶圓研磨機,碳化硅減薄機,半導體減薄機,硅片減薄機,晶圓拋光機;歡迎大家來電咨詢或來公司實地考察!
